Вакуумно изолирана тръба, или VIP, е свързана с безопасното и ефикасно преместване на свръхстудени флуиди – като втечнен природен газ (LNG), течен азот, течен кислород или течен водород. Ще намерите тази технология навсякъде: в терминали за втечнен природен газ (LNG), фабрики за чипове, ракетни площадки, болници, хранителни заводи и електроцентрали.
Основната задача на вакуумно изолираните тръбопроводи е да предпазват от топлина, което помага да се предотврати изпаряването на ценни криогенни течности и поддържа стабилни температури за тези чувствителни материали.
С разпространението на чистата енергия, водородните технологии и модерното производство по целия свят, все повече компании разчитат на...Вакуумно изолирана тръбасистеми за работа с криогенни течности. Честно казано, ако трябва да преместите нещо изключително студено от точка А до точка Б, без да го загубите във въздуха или да компрометирате безопасността, VIP се е превърнал в задължително условие.
Съдържание
1. Какво е вакуумно изолирана тръба?
2. Приложения на вакуумно изолирани тръби
3. Предимства на вакуумно изолираните тръбни системи
4. Избор на производител на вакуумно изолирани тръби
Какво е вакуумно изолирана тръба?

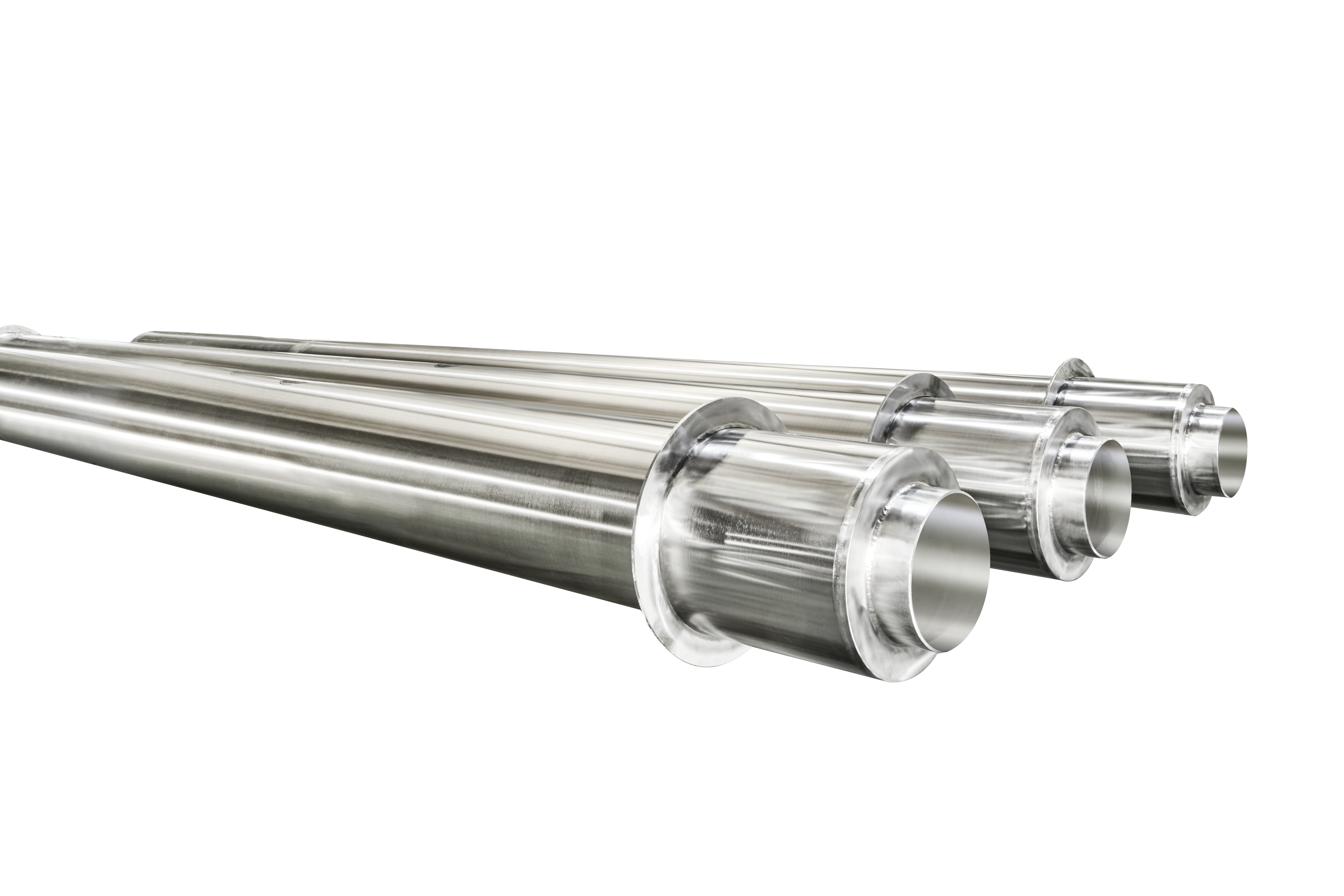

A вакуумно изолирана тръбае основно двустенна система, построена за преместване на криогенни течности, като същевременно предпазва максимално от топлина.
Състои се от три основни части:
Първо, има вътрешна тръба – обикновено от неръждаема стомана – където тече криогенната течност. След това е външната тръба, която действа като вакуумен кожух, за да предпази и задържа вътрешната тръба. Между тях има вакуумен изолационен слой, празно пространство с изсмукан въздух, което значително намалява топлопреноса.
Чрез издърпване на въздуха от това пространство, вакуумно изолираните тръби предотвратяват проникването на топлина чрез проводимост или конвекция. Освен това, хората често добавят специална изолация, като многослойна изолация (MLI), вътре във вакуумната обвивка, за да блокират още повече топлина, идваща от радиацията.
Обикновените изолирани тръби просто не могат да се конкурират — вакуумно изолираните тръби пропускат много по-малко топлина. Това ги прави незаменими навсякъде, където е необходимо да се съхраняват криогенни течности студени за дълги периоди.
Ето как работят, накратко:
1. Спиране на проводимостта и конвекцията
В нормалните тръби топлината изтича през изолацията и въздуха в пространството около флуида. При вакуумно изолираните тръби вакуумният слой унищожава почти всички молекули на въздуха, така че почти няма път, по който топлината да премине по тези методи.
2. Намаляване на радиацията
Дори във вакуум, топлината може да премине под формата на радиация. За да се справят с това, съвременните системи използват неща като многослойна изолация, слоеве от отразяващо фолио и други материали, които не отделят много топлина, за да поддържат ниски температури.
3. Задържане на ултраниски температури
Съчетаването на вакуумна изолация и отразяващи бариери позволява на тези тръби да поддържат криогенните течности супер студени, докато се движат от едно място на друго.
Например:
- Температурата на втечнения природен газ (LNG) трябва да се поддържа около -162°C (-260°F)
- Течният азот е с температура близо до -196°C (-321°F)
- Течният водород трябва да е с температура около -253°C (-423°F)
Вакуумно изолираните тръби помагат за поддържането на тези течности при тези екстремни температури, намаляват загубите от кипене и правят целия процес по-ефективен.
Приложения на вакуумно изолирани тръби

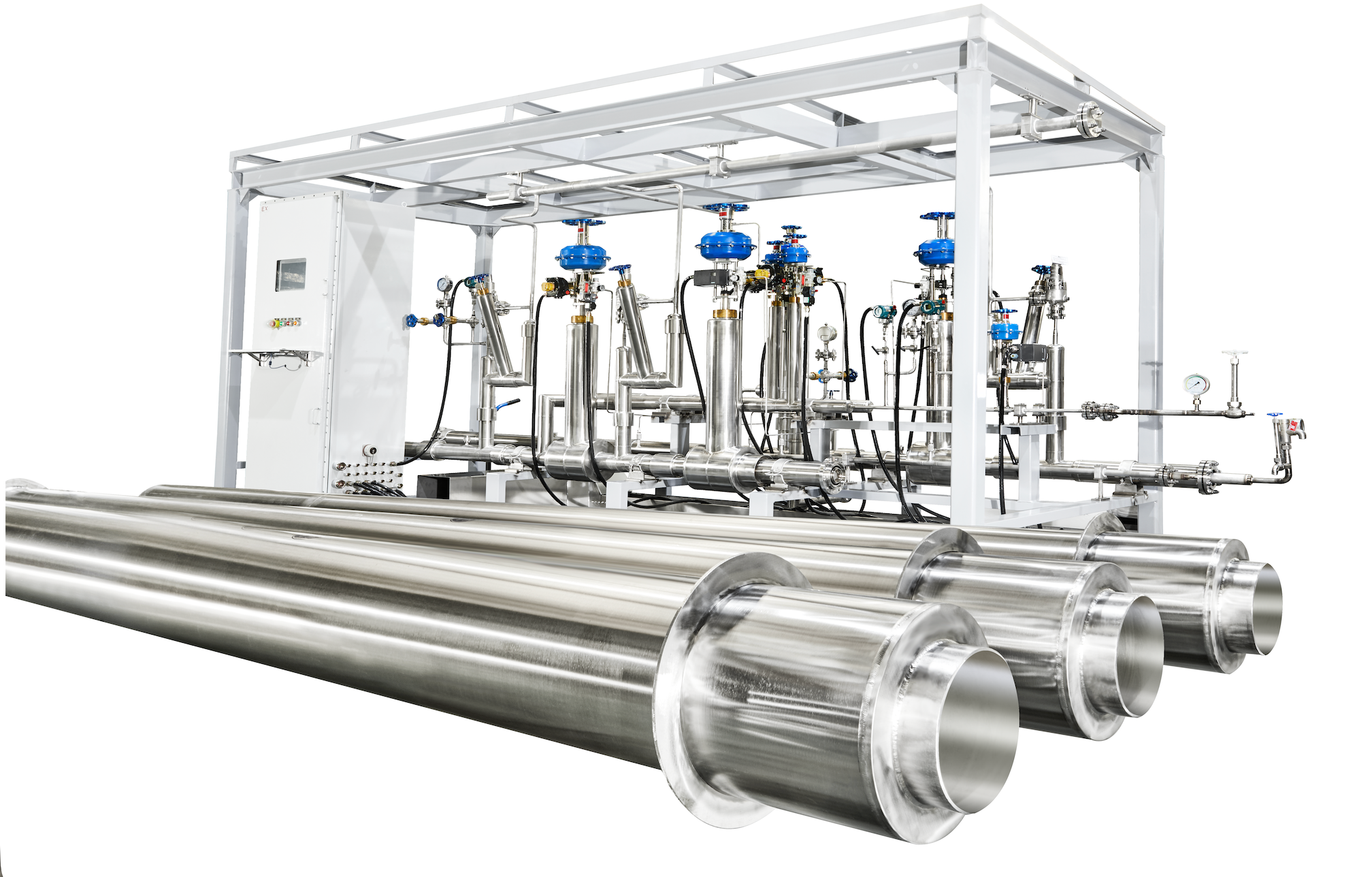

Чрез комбиниране на нашитеДинамична вакуумна помпа, Вакуумно изолиран вентилиФазов разделител, ние ви предлагаме конфигурация, която работи ефективно във всяка индустрия и поддържа ниски разходи. НашитеМини резервоариГъвкави маркучиНека се справим с мобилните и стационарните задачи с прецизност.
Вакуумно изолирани тръбипоявяват се във всякакви индустрии - основно навсякъде, където трябва да премествате криогенни течности и не можете да рискувате проникване на топлина.
Нека започнем с втечнения природен газ (LNG) и чистата енергия. В терминалите за втечнен природен газ, заводите за природен газ и бензиностанциите, тези тръби вършат тежката работа – преместват втечнен природен газ от едно място на друго, независимо дали това е между резервоари за съхранение, помпи или изпарители. Работата е там, че втечненият природен газ (LNG) винаги се опитва да абсорбира топлина от околната среда. Ако изолацията ви не е на ниво, в крайна сметка ще получите повече изпарен газ (BOG), което води до загуба на продукт и пари. Така че, здравите вакуумно изолирани тръби правят цялата разлика – по-малко топлина, по-малко BOG и цялата система работи по-плавно.
Производство на полупроводници и електроника? Всичко е въпрос на чиста, стабилна и супер студена среда. Тук фабриките разчитат на вакуумно изолирани тръби, за да доставят течен азот (LN2) без прекъсване. Ако доставката не е надеждна, деликатните производствени процеси просто не могат да се случат.
Аерокосмическата и водородната енергетика също засилват криогенната си игра. Течният водород внезапно се превърна в звезда за чиста енергия в ракетите и може би дори в бъдещите превозни средства. Но водородът е сложен - той трябва да остане по-студен от почти всичко друго и е супер чувствителен към топлина. Ето защо, за съхранение или преместване на LH2, на практика се нуждаете от вакуумно изолирани тръбопроводи. Нищо друго няма да поддържа температурите достатъчно ниски.
Медицинският и здравният сектори разчитат на вакуумно изолирани тръби по свои собствени причини. Виждате ги навсякъде, където се използва течен азот: съхранение на биологични проби, работа на криогенни системи за съхранение, подкрепа на медицински изследвания и дори при някои лечения на рак. Надеждните тръби тук означават, че течният азот остава студен с минимални загуби – което е от решаващо значение, когато става въпрос за здравеопазване или изследвания.
След това има преработка на храни и друга промишлена работа. Криогенните газове се използват за неща като бързо замразяване на храни или за поддържане на специализирани производствени стъпки. Тези индустрии използват вакуумно изолирани тръби, за да гарантират, че доставките остават стабилни и оперативните разходи не се увеличават рязко поради разхищения газ.
Накратко,вакуумно изолирани тръбине е просто хубаво да има - то е това, което поддържа криогенните системи надеждни, ефективни и рентабилни в множество области.
Предимства на вакуумно изолираните тръбни системи
Вакуумно изолирани тръбисе открояват от обикновените криогенни тръбопроводи по няколко ключови начина.
Първо, те са чудесни в задържането на студа. Благодарение на вакуумната си изолация, те почти не пропускат топлина, така че криогенните течности поддържат правилните температури без много усилия.
Друг голям плюс – по-малка загуба на продукт. С по-малко проникване на топлина, има много по-малко изпаряващ се газ. Това означава, че задържате повече втечнен природен газ (LNG) или каквато и да е криогенна течност, която премествате, спестявайки енергия и намалявайки отпадъците.
Тези тръби са създадени и за дълготрайност. Висококачествените вакуумно изолирани системи работят надеждно в продължение на години, с минимална нужда от поддръжка и изолация, на която можете да разчитате.
Пространството е друг фактор.Вакуумно изолирани тръбиНе е нужно да са обемисти, за да работят добре. Те се побират в по-тесни пространства, което ги прави идеални за натоварени или сложни промишлени инсталации.
И те са готови за доставка почти навсякъде. Водещи производители изграждат тези системи, за да отговарят на световните стандарти – ASME, CE, ISO, EN – така че ще ги видите в заводи за втечнен природен газ (LNG), водородни съоръжения, фабрики за полупроводници и проекти за промишлен газ по целия свят.
Избор на производител на вакуумно изолирани тръби
Когато избирате доставчик на вакуумно изолирани тръби, има много неща, които трябва да се вземат предвид. Търсете компании с реален опит в изграждането на криогенно оборудване. Те трябва да спазват международните стандарти, да предлагат солидни тестове за вакуумна производителност и да следят материалите си от началото до края. Ще ви трябват доставчици с доказани умения за заваряване и строги процедури за проверка, особено ако са работили по големи проекти с втечнен природен газ (LNG), водород, полупроводници или промишлени газове.
Реномираният производител няма да се поколебае да ви предостави всички документи - сертификати за материали, протоколи от заваряване, резултати от вакуумни тестове, проверки за течове на хелий и доклади от инспекции.
В днешно време Китай се откроява като основен център за криогенно оборудване, доставяйки вакуумно изолирани тръби и системи до проекти по целия свят.
Вакуумно изолирана тръбаТехнологията е в основата на съвременните криогенни индустрии. С интелигентно инженерство, множество слоеве изолация и висококачествени вакуумни бариери, тези системи поддържат безопасен и ефикасен поток на ултрастудени течности като втечнен природен газ (LNG), течен азот, течен кислород и течен водород.
Можете да видите тези тръби навсякъде: в заводи за втечнен природен газ (LNG), в полупроводникови съоръжения, в аерокосмическата индустрия и дори в медицински лаборатории. Когато е необходимо да прехвърляте нискотемпературни течности без загуби или рискове, вакуумно изолираните тръби вършат работата.
И с нарастването на чистата енергия, водородните технологии и модерното производство, нуждата от високоефективни вакуумно изолирани тръбни системи само нараства.
●ЧЗВ
От 1992 г. насам HL Cryogenics е специализирана в проектирането и производството на криогенни тръбопроводни системи с висока вакуумна изолация и свързано с тях поддържащо оборудване, пригодени да отговорят на разнообразните нужди на клиентите. Ние притежаваме сертификати ASME, CE и ISO 9001 и сме предоставили продукти и услуги на много известни международни предприятия. Нашият екип е искрен, отговорен и ангажиран с постигането на високи постижения във всеки проект, който предприемаме.
Вакуумно изолирана/обвита тръба
Гъвкав маркуч с вакуумна изолация/обвивка
Фазов сепаратор / Пароотвод
Вакуумно изолиран (пневматичен) спирателен вентил
Вакуумно изолиран възвратен клапан
Вакуумно изолиран регулиращ вентил
Вакуумно изолирани конектори за студени кутии и контейнери
MBE системи за охлаждане с течен азот
Друго криогенно помощно оборудване, свързано с VI тръбопроводи — включително, но не само, групи предпазни клапани, нивомери за течности, термометри, манометри, вакуумметри и електрически контролни кутии.
Щастливи сме да изпълним поръчки от всякакъв размер - от единични бройки до мащабни проекти.
Вакуумно изолираните тръби (VIP) на HL Cryogenics се произвеждат в съответствие с ASME B31.3 Кодекс за напорни тръбопроводи като наш стандарт.
HL Cryogenics е специализиран производител на вакуумно оборудване, който доставя всички суровини изключително от квалифицирани доставчици. Можем да закупим материали, които отговарят на специфични стандарти и изисквания, поискани от клиентите. Типичният ни избор от материали включва неръждаема стомана ASTM/ASME 300 с повърхностни обработки като киселинно ецване, механично полиране, блестящо отгряване и електрополиране.
Размерът и проектното налягане на вътрешната тръба се определят според изискванията на клиента. Размерът на външната тръба следва стандартните спецификации на HL Cryogenics, освен ако клиентът не посочи друго.
В сравнение с конвенционалната изолация на тръбопроводи, статичната вакуумна система осигурява превъзходна топлоизолация, намалявайки загубите от газификация за клиентите. Тя е и по-рентабилна от динамичната вакуумна система, намалявайки първоначалните инвестиции, необходими за проектите.
